無線通信装置

無線操縦装置（プロポ）
品番　S00056

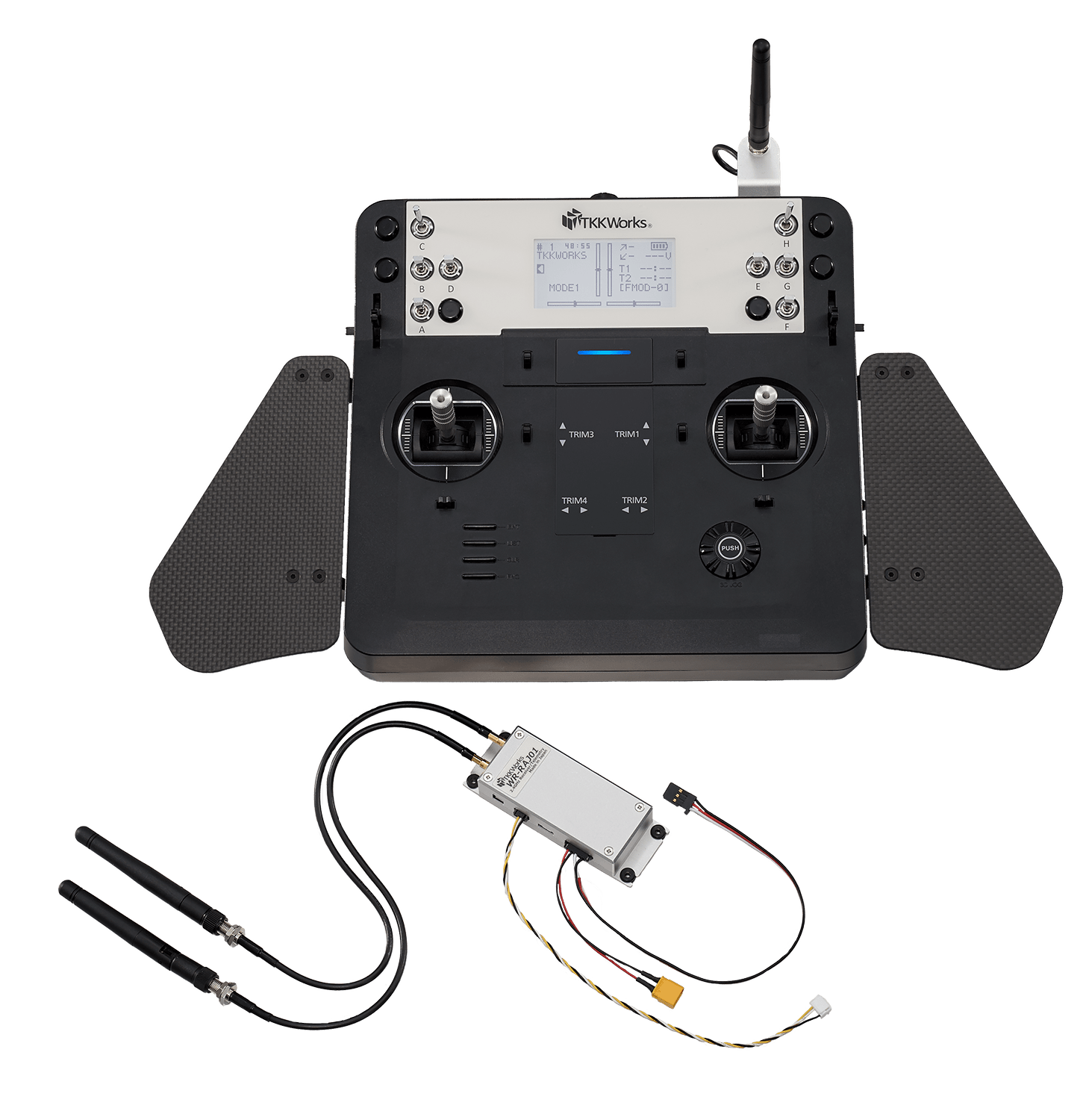

2.4GHz プロポ・テレメトリ 送受信機セット
周波数帯 2.4GHz（小電力データ通信システム）
制御チャンネル 14ch
I/F 送信機：USB
受信機：UART（3.3V）×2　PWM出力×1
動作電圧 プロポ：DC6.0~7.2V
受信機：DC7.0~13.0V
サイズ プロポ：416×233×78mm　重量：約1.4㎏
受信機：92×33×16.8mm　 重量：約50g

● テレメトリ（MAVLink）対応

● 暗号化対応

● 無線局開局不要

品番　S00028

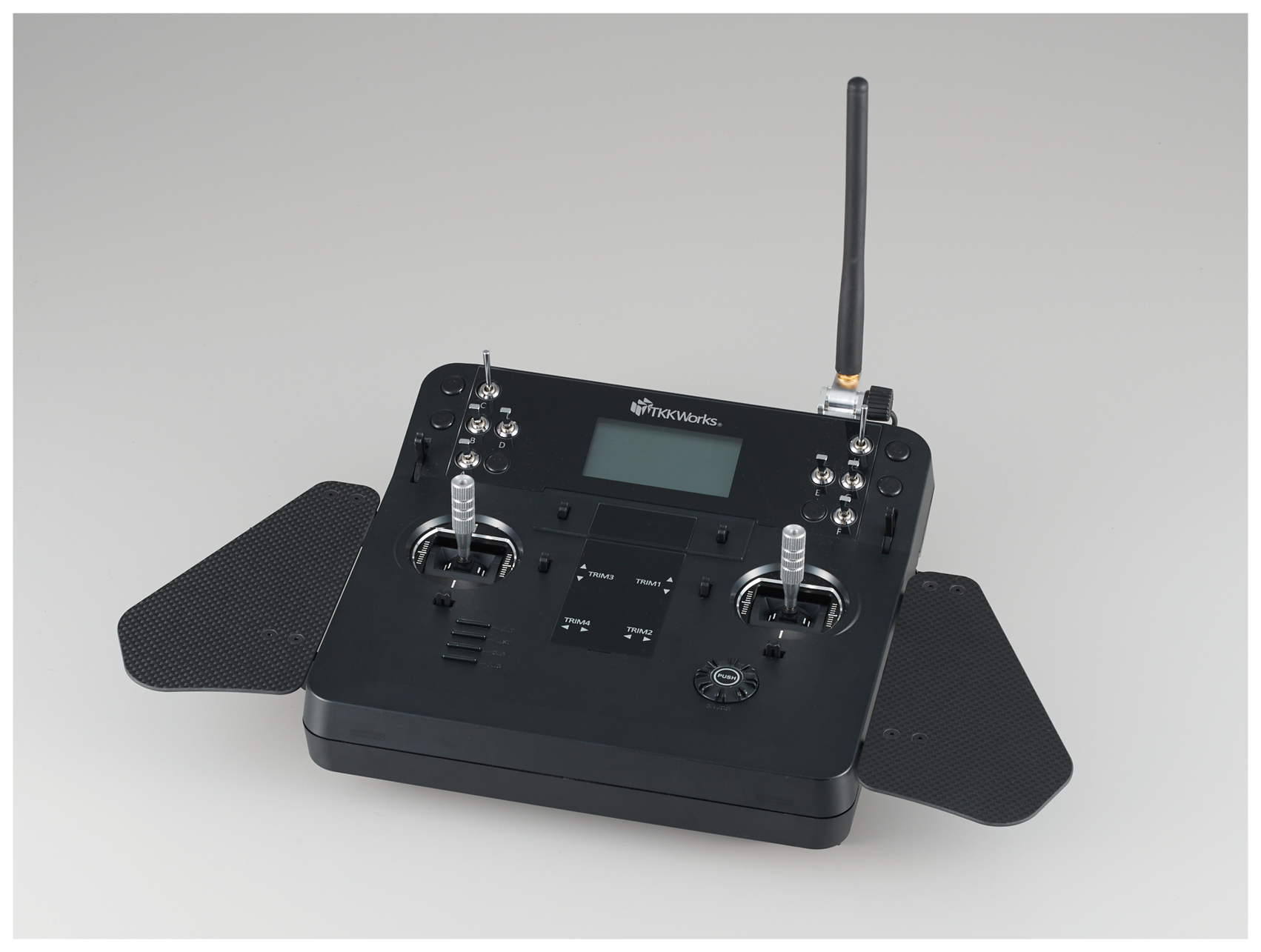

169MHz プロポ 送受信機セット RBJ01
周波数帯 無人移動体画像伝送システム
169.12MHz/169.22MHz/
169.32MHz/169.90MHz
制御チャンネル 14ch
送信出力 最大1W
アンテナ ホイップアンテナ（880mm）
I/F 受信機：UART（3.3V）
動作電圧 プロポ：DC6.0~7.2V
受信機：DC5.0~13.0V
サイズ プロポ：416×233×78mm　重量：約1.4㎏
受信機：92×33×15.8mm　 重量：約52g
カタログ

※本製品のご使用には、無線局の開局・無線従事者の登録（第3級特殊無線技士以上の資格が必要）・JUTM(日本無人機運行管理コンソーシアム)での運用調整が必要です。詳細はお問合せください。

テレメトリ無線機
品番　S00015
2.4GHz テレメトリ無線機
周波数 無人移動体画像伝送システム
2.486GHz/2.491GHz
送信出力 最大1W
データレート 160Kbps(実効レート)
アンテナタイプ スリーブアンテナ
I/F USB（COM）
UART（3.3V）
動作電圧 DC7.0~8.5V，DC10.5~12.8V
サイズ 92×57×22.8ｍｍ　重量：98ｇ
カタログ

●ISMバンドは使用しておりません。

※本製品のご使用には、無線局の開局・無線従事者の登録（第3級特殊無線技士以上の資格が必要）・JUTM(日本無人機運行管理コンソーシアム)での運用調整が必要です。詳細はお問合せください。

画像伝送装置
品番　S00030
5.7GHz 無線画像伝送装置（アナログ）
周波数帯 無人移動体画像伝送システム
5.655GHz ～ 5.750GHz　10ch
出力 1W
ビデオ入出力 NTSC（１Vpp）
I/F UART（3.3V）設定用
動作電圧 送信機：DC6.0~15.0V
受信機：DC5.0V
サイズ 送信機：33×92×30mm　重量：約102g
受信機：155×96×26.4mm　 重量：約240g
カタログ

※本製品のご使用には、無線局の開局・無線従事者の登録（第3級特殊無線技士以上の資格が必要）・JUTM(日本無人機運行管理コンソーシアム)での運用調整が必要です。詳細はお問合せください。

無線モデム
S00057
無線モデム
周波数 920MHz or 2.4GHz
I/F RS-232C、RS-422、USBなど
動作電圧 DC5.0V
外形寸法 127×71×36㎜
質量 150g

●既設のセンサ、機器の無線化に最適

●カスタマイズ可能。詳細はお問い合わせください

無線機オプション
品番　S00013
プロポ用 キャリングケース
サイズ 450×320×150㎜
重量 約3.5Kg（プロポ含まず）

TKKワークスのプロポ専用のキャリングケースです。

プロポを安全に輸送・保管するために、ハードケースになっております。

＊対応機種：S00028・S00027

品番　S00033
プロポ用 スティック防塵カバー

スティック部への異物や埃、砂などの侵入を防ぐゴム製のスティックカバーです。

＊対応機種：S00028、S00027



品番　S00034
2.4GHzプロポ用 タブレットホルダ

プロポ上部にタブレットを取り付けることが出来るホルダです。

タブレットのサイズは9インチから13インチまで対応しております。



品番　S00031
169MHzプロポ用 受信機RBJ02
I/F PPM
動作電圧 DC5.0～13.0V
品番　S00014
169MHｚプロポ用 ホイップアンテナ1
利得 2㏈i
サイズ 880ｍｍ
品番　S00025
169MHｚプロポ用 ホイップアンテナ2
利得 2dBi
サイズ 355ｍｍ
品番　S00020
2.4GHzテレメトリ無線機用 コリニアアンテナ2
利得 6dBi
サイズ 546㎜
品番　S00019
2.4GHzテレメトリ無線機用 コリニアアンテナ1
利得 5dBi
サイズ 250ｍｍ
品番　S00036
5.7GHz画像伝送装置用 パネルアンテナ
利得 14dBi
サイズ 120×120ｍｍ

アビオニクス製品

フライトコントローラー
S01001
フライトコントローラー
対応機種 マルチコプター、可変ピッチマルチコプター
ヘリコプター
インターフェイス PWM×8、UART×6、RS-422×1、拡張PWM×8
温度環境 -40～71℃
耐振動 10～2KHz＠3G RMS
動作電圧 DC6.0～17.0V
外形寸法 77×42×17㎜
質量 32ｇ

●オリジナルプロトコル、MAVLink対応

●専用の調整ツールで飛行調整が可能

モーションセンサー
S01002
モーションセンサ
性能 ３軸加速度（レンジ±4G、精度±0.1ｍ/S)
３軸角速度（レンジ±900dps、精度±0.1dps）
姿勢（精度±0.5°）
方位角、位置、速度、磁束密度、気圧
出力レート 最大400Hz
インターフェイス RS-422
温度環境 -40～71℃
耐振動 10～250Hz＠3G　RMS（動作）
動作電圧 DC4.5～14.4V
外形寸法 36×56×17㎜
質量 36g

●３軸加速度、３軸角速度、地磁気、気圧センサ、GNSS受信機内蔵

●小型・軽量タイプ

●ドローン以外にも使用可能

その他アビオニクス製品
S01003
フライトレコーダー
ログ可能サイズ 標準32MB
I/F UART、RS-422（オプション）
動作電圧 DC4.5～17.0V
外形寸法 70×36×22㎜
質量 56ｇ

●トラブル発生時の原因特定のために飛行計算結果を記録

●暗号化対応

●急な電源断でもデータを記録

S01007
ライティングユニット
I/F RS-422、RS-485
動作電圧 DC6.0～17.0V、3W
外形寸法 78×26×12㎜
質量 20ｇ

●３色LED４灯搭載

●個別点灯、点滅、輝度調整が可能

S01005
パワーメーター
電流測定範囲 0～120A
電圧測定範囲 0～60A
I/F UART、RS-422
動作電圧 DC6.0～17.0V
外形寸法 64×20×16㎜
質量 15ｇ

●電流、電圧、電力の測定が可能

●120Aの大電流にも対応

S01004
キルスイッチ
対応モーター数 1～8ch（ch拡張ボード使用時）
制御 I/F PWM、DI（3.3V LVCMOS、5.0V tolerant）
動作電圧 DC4.5～17.0V
外形寸法 63×30×17㎜
質量 25g

●プロポやフライトコントローラーからの信号により、モーターへの制御信号をカット

●機体やフライトコントローラーが暴走しても、モーターを確実に停止

S01006
対地高度計
レンジ 0.2～200ｍ＠80％
I/F UART
動作電圧 DC5.0～16.0V
外形寸法 44×20×42mm
質量 26ｇ

●長距離測定可能

無人航空機

マルチコプター（電動機）
品番　S00029
マルチコプター　電動タイプ

使用用途に合わせてカスタマイズ可能な機体です。

製品の詳細については、お問い合わせください。

型番　WV-EM401-A
可変ピッチ式 マルチコプター　電動タイプ
プロペラ軸間距離 650mm
プロペラ直径 620mm
全高 280mm
機体重量 6kg
最大ペイロード 5kg　※バッテリー含む
飛行時間 約30分　※最大ペイロード時
モーター 4kw　× 1基
バッテリー リポ 12セル　20000mA
ヘリコプター
型番　WV-EH101-A
シングルヘリコプター　電動タイプ
全長 1700mm
全幅 460mm
全高 650mm
ブレード径 1800mm
機体重量 9kg
最大ペイロード 5kg　※バッテリー含む
飛行時間 約30分　※最大ペイロード時
モーター 4kw　× 1基
バッテリー リポ 12セル 20000mA
